Štapovi za quad

[9A5AZI]

Molim za info gdje se mogu nabaviti štapovi za quad ili nešto slično i gdje se može skinuti shemu sa mjerama za  peterobander sa dva elementa'?

[9A6C]

U časopisu RADIO HRS objavljen je lani nacrt dvoelementog kvada za 20-17-15-12-10 m autora YU1QT. Isti autor, inače glavni krivac za više zanimljivih, dobrih i pouzdanih antena ima podatke za redizajnirani  "jež" kvad od DONITA, s novim dimenzijamami razmacima. Siguran sam da će ti ih poslati ako mu se javiš na e mail, a i sam je često prisutan na ovim stranicama.

Kao jedno od mogućih rješenja za štapove kvada mogu poslužiti ribički teleskop štapovi bez vodilica za najlon koji se za male pare mogu naći po prodavaonicama ribičke opreme i sajmovima automobila. Obzirom da su zaista lagani, vjerojatno bi trebalo uzeti one barem dvostruko duže od potrebnih, napuniti ih purpenom ili na početku staviti kraću aluminjsku cijev - YU1QT veli da 1.25 m cijevi nema utjecaja na 28 MHz.

Iako je 2 el kvad mitska antena, obzirom na tri dimenzije ima i odgovarajućih mana. zato preporučam pogledati članke istog tog YU1QT na temu 2 i 3-elemetnih moxon antena koji u samo dvije dimenzije daju jednako dobre rezultate, a troelementna verzija, također opisana u RADIO HRS ima i samo jedan kabel za napajanje, premda nema WARC opsege.

Mene posebno intrigira ona 3-elemetna paukova mreža koja će se vjerojatno opredmetiti na vrhu otoka Brača u skorijoj budućnosti...

U nadi da sam pomogao, CU.

GG

[VE3ZIK]

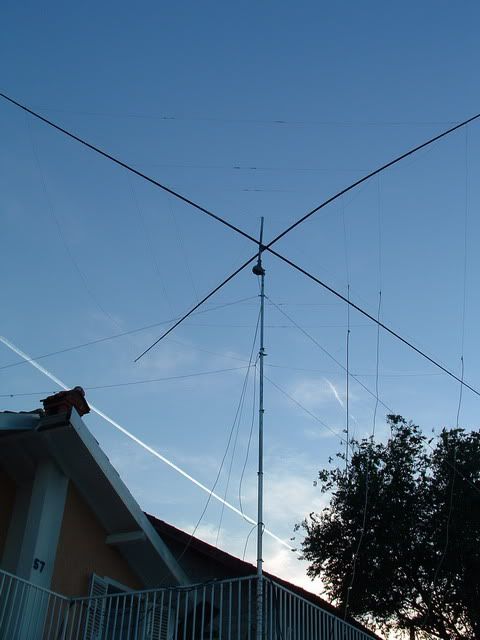

Ja samo da dodam da sam jako zadovoljan sa 2 el. verzijom Moxon by YU1QT za 20/15/10m. Koristim 3 koaksijalca (zasvaki band po jedan) i izdrzala je bez problema jedno gadno nevrijeme u Bilicama (odakle sam inace aktivan iz 9A).

[9A3ST]

Pozdrav, Frenki!
Kvalitetne i jeftine quadove prizvodi Slovenski trival (ex donit ).
Link: http://www.trivalantene.si/trivalantene/Okvirji.htm

Inače, za dijagonale koriste štapove koje proizvodi firma trival-kompoziti
Link: http://www.trival-kompoziti.si/
Možeš kupiti samo štapove za dijagonale pa ići u samogradnju.
(ako sam dobro razumio, to te zanima)
Imali su predstavništvo i u Hrvatskoj, ne znam da li još postoji.
Samo, ako kupuješ ovdje, cjene su puno više.

Naravno, imaš i ostalih kombinacija.
(ribarski štapovi, cijevi za vodu...itd)

Evo ti par linkova za računanje dimenzija:
http://www2.mmae.ucf.edu/~ssd/ham/quadcalc.html
http://www.softcom.net/users/kd6dks/quad.html
http://www.csgnetwork.com/antennae5q2calc.html

Pozdrav, Branko 9A3ST

[9A5AZI]

Hvala Branko i svima za info,našao sam u Umagu kod mene štapove za pecanje kvalitetne od firme D.A.M..Cijena je za veče količine 5 metara-60 kn, 6 metara 90 kn tako da ču iskombinirati da bude o.k.
